SOLIDWORKSアドイン構造最適設計ソフトウェア
HiramekiWorks
機能
トポロジー最適化（SIMP法）
与えられた設計領域内で最適なレイアウトを求めます。
製品開発の初期段階や大幅な設計変更を行う際に、大まかな設計案を得ることに有効な機能です。
● 目的 ●
- 剛性最大化
● 制約条件 ●
- 体積
- 質量
● 製造制約 ●
- 一様断面
- 形状拘束
- 鏡面対称
- 1/4対称
レベルセット法によるトポロジー最適化
与えられた設計領域内で最適なレイアウトを求めます。
従来のトポロジー最適化（SIMP法）と異なり、本質的にグレースケール（中間密度）を生ずることなく、与えられた体積（または質量）の制約値を高精度で満足する、明瞭な結果が得られます。
また、得られる最適形状の複雑さも調整することができ、設計者の方にもご利用いただきやすい機能です。
従来の最適化との比較やより詳細な説明はこちら↓
そもそも"レベルセット法によるトポロジー最適化"って？？？
● 目的 ●
- 剛性最大化
● 制約条件 ●
- 体積
- 質量
● 製造制約 ●
- 一様断面
- 形状拘束
- 鏡面対称
形状最適化
節点移動により表面形状を変化させ最適な形状を提案します。
様々な目的･制約条件や形状拘束条件により、より実用的な形状を導き出します。
詳細設計や既存部品の改良など、様々な設計段階でご利用いただける機能です。
● 目的/制約関数 ●
- 剛性最大化
- 体積最小化
- 質量最小化
- 最大Mises応力最小化
- 最大主応力最小化
- 最大変位最小化
● 制約条件 ●
- 剛性
- 体積
- 質量
- 最大Mises応力
- 最大主応力
- 最大変位
● 製造制約 ●
- 型抜き方向
- 肉厚制限 [上限/下限]
- 任意の設計可能領域指定
- 任意の干渉不可領域指定
- 形状拘束

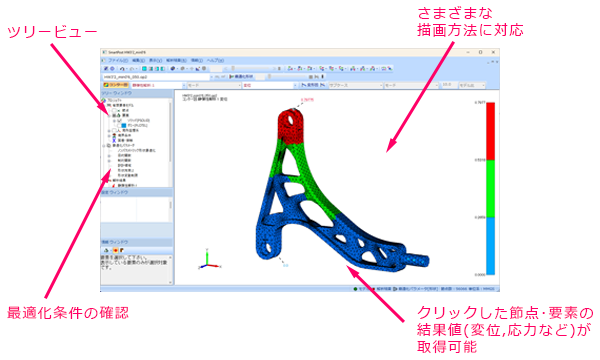

ポスト処理
最適化結果形状とともに、下記の詳細結果を確認することができます。
- 変位分布
- Mises応力分布
- 最大・最小主応力分布
- 材料密度分布
- 形状変動量分布
- 等値面表示
ジオメトリエディタ―*
ジオメトリエディターでは、CADモデルに変換される前の最適化結果（三角形モデル）を編集することにより、質の良いCADモデルを生成することができます。 ＊オプション．
詳しくはこちら 機能：ジオメトリエディター
